图文讲解光纤溶接全过程，请收藏

1

1、光纤熔接需用到的工具





2

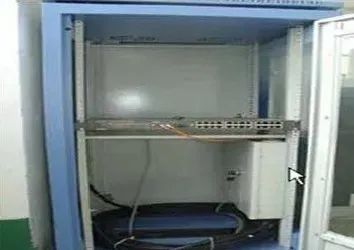

2、将光纤穿过光纤收容箱或光纤配线架





3

3、光纤熔接的准备工作



步骤1：剥光纤加固钢丝（约剥1米长）
步骤2：
步骤3：
步骤4：剥光纤外皮（约剥1米长），用纸将油脂擦拭干净
步骤5：剥光纤金属保护层 （用美工刀轻刻）
步骤6：轻拆光纤让金属保护层断裂（弯曲角度不能大于45度）
步骤7：用美工刀在四周轻刻，不要太用力以免损伤光纤
步骤8：轻拆光纤让塑胶保护管断裂（弯曲角度不能大于45度）
步骤9：

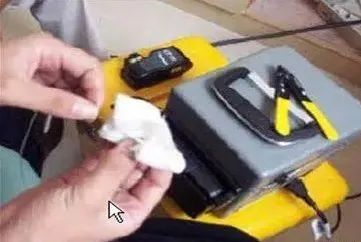

步骤10：用较好纸巾或脱脂棉花沾酒精
步骤11：清洁每一小根光纤
步骤12：套光纤热缩套管
下图是光纤热缩套管
步骤13：剥光纤绝缘层
步骤14：用沾酒精纸巾将光纤擦试干净

步骤15：用光纤切割器斩切光纤 （斩切长度要适中）
步骤16：将斩好的光纤放到光纤熔接机的一侧（如下图最好）
步骤17：固定好光纤
步骤18：光纤跳线的加工，居中剪断开做成尾纤（图略）
步骤19 ：剥开尾纤的外保护层，并用剪刀剪断石棉保护层
步骤20：剥好的尾纤内绝缘层与外保护层之间长度至少20cm
步骤21：用沾酒精纸巾将光纤擦试干净
步骤22：用光纤切割器斩切尾纤 （斩切长度要适中）
步骤23：将斩好的尾纤放到光纤熔接机的另一侧（两光纤尽量对齐）
步骤24：固定光纤跳线 　　
步骤25：按“SET”键开始熔接光纤
步骤26：光纤 X、Y 轴自动调节
步骤27：熔接结束观察损耗值若熔接不成功会告知塬因 　　
步骤28：用光纤热缩套管完全套住剥掉绝绿层部分（剥光纤时要控制好长度）
步骤29：将套好热缩套管的光纤放到加热器中
步骤30：按“HEAT”键加热
步骤31：取出已加热好的光纤（以上述项是焊一芯光纤步骤，重复至其他熔接完成）
步骤32：熔接好的光纤经过加热使热缩管缩紧好（使之可以保护熔接点），冷却后成组将热缩管整齐装入光纤配线架上的盘线板内
步骤33：将热缩管整齐装入光纤配线架上的盘线板内后，将多余光纤盘好并用封箱胶纸固定在配线架盒内
步骤34：光纤固定好盘光纤完成并将光纤接头接入光纤耦合器
步骤35：光纤配线架安装完成后开始跳纤给设备使用

光纤熔接是一个熟能生巧的工作，并不是看别人熔接一次两次就能掌握的，只有你拥有相应的设备经过专业的培训后才能更快速更准确有质量保障的熔接光纤。
光纤熔接过程中颜色如何排序（不讲原来），也直接用图文简单明了讲光纤熔接色谱。







光纤熔接颜色顺序



1

光纤色谱





1、光缆的结构介绍
2、光纤立体和平面

 纤芯、束管、光缆三要素



3、光纤、光缆色谱排列

松套管中光纤的色谱排列（国际光纤色谱）



光纤号	1	2	3	4	5	6	7	8	9	10	11	12
颜色	蓝	桔	绿	棕	灰	白	红	黑	黄	紫	粉红	青绿

层绞式光缆中松套管色谱排列

领示色谱



套管号	1	2	3	4	5	6	7	8	9	10	11	12
颜色	红	绿	本	本	本	本	本	本	本	本	本	本

全色谱

套管号	1	2	3	4	5	6	7	8	9	10	11	12
颜色	蓝	桔	绿	棕	灰	白	红	黑	黄	紫	粉红	青绿

这里面说下，什么是光纤的本色：

一般我们看到的光纤有12种颜色 兰 橙 绿 棕 灰 白 红 黑 紫 黄 粉红 浅绿。

这些颜色都不是光纤的本色 而是光纤的着色，主要目的是为了区别光纤，和增加光纤的抗拉强度，而真正的光纤是二氧化硅为只要原料，它的颜色是透明的。

2

光纤色谱排列



1、光缆线序色谱排列光纤色谱

光缆线序色谱排列光纤色谱1# -12#：一般是蓝、桔、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿。
如果光缆小于12D，用一根束管就可装下，也叫中心束管式；

举例：

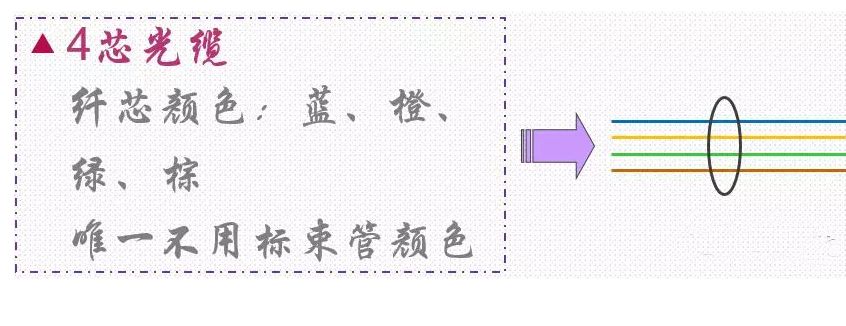

4芯：

4芯是蓝、桔、绿、棕

那么就不需要标束管颜色了。
12芯：

蓝、桔、绿、棕、灰、白、红、黑、黄、紫、粉、青

用一根束管。
16芯：
《蓝/橙/绿/棕》×蓝
《蓝/橙/绿/棕》×橙
《蓝/橙/绿/棕》×绿
《蓝/橙/绿/棕》×棕

后面是束管颜色。
24芯：
《蓝/橙/绿/棕/灰/白》×蓝
《蓝/橙/绿/棕/灰/白》×橙
《蓝/橙/绿/棕/灰/白》×绿
《蓝/橙/绿/棕/灰/白》×棕

后面是束管颜色。
有的光缆是本色，红头/绿尾的的方式，先熔接大芯数，后熔小芯数.

如果这根光缆是新工程的话，那你只要成端二边接的色谱一样就行。如果是维护中割接或抢修的话，那你一定要摸清楚原施工人员是怎么接的那你就跟着怎么接（包括每一束里面的纤芯色谱）。3

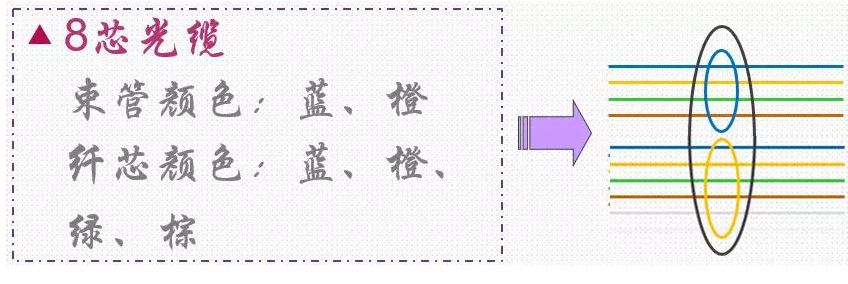

3光纤色谱其他排序例子



为了方便大家更直观，这里面给出光纤熔接顺序的其它的例子。





这里48芯也可以按这个24芯的方式。
