今天分享大型监控系统如何解码上墙案例，我们一起来了解下。



前段时间到一个现场调试解码设备，个人认为此系统简单而方便，可供大家参考。此系统如下：

项目案例分析：

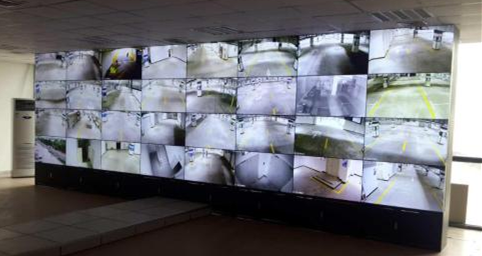

摄像机共353个，录像机32路共14台，分成三个厂区（A/B/C），在三个厂区相隔在10公里以内，通过光纤线联接；主机房在A厂区，设定24个显示屏，用于显示所有视频。



系统设备放置：



１、B/C厂区：放置４/6台录像机，每个录像机均独立接入相应的独立的交换机系统，用于管理此交换机系统的摄像机，数量控制在32台及以内；关于摄像机IP设定，每台录像机所管理的摄像机IP，均在其独立的交换机系统中，不存在冲突；关于录像机IP设定，录像机是双网口，网口１设定与摄像机同一网段IP，网口２设定另一个网段IP，并接入厂区总千兆交换机（用于上传到A厂区的）；B/C厂区到A厂区放置一条光纤线，通过光纤收发器，进行数据传输；



２、A厂区：放置４台录像机，每个录像机均独立接入相应的独立的交换机系统，用于管理此交换机系统的摄像机，数量控制在32台及以内；关于摄像机IP设定，每台录像机所管理的摄像机IP，均在其独立的交换机系统中，不存在冲突；关于录像机IP设定，录像机是双网口，网口１设定与摄像机同一网段IP，网口２设定另一个网段IP，并接入总千兆交换机；

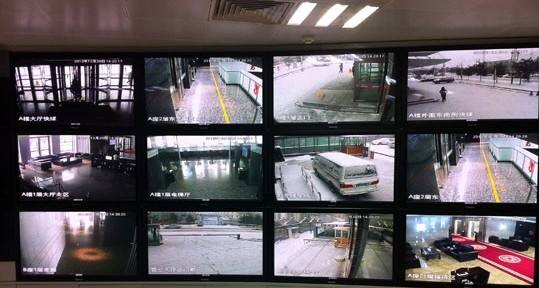

放置３套解码器，接入总交换机，解码器IP设定与录像机网口２一致的网段；解码器HDMI输出至24块显示屏上；



放置1套管理电脑，安装解码器平台，用于管理解码器；解码器平台中，添加相应录像机的IP信息，实现解码器对录像机的通道管理；可实现通道摄像机的画面显示、屏幕分割、录像回放等；



总结：此系统优势在于，将监控根据录像机的数量分成独立的小型监控系统，然后，再通过录像机整合成一个整体，通过解码器实现画面的解码显示以及录像管理；摄像机的数量均超过300，客户均反应IP地址太多，难以管理，试考虑一下，这个方式是可以借鉴的，大家有更好的方案，也可以补充。
