1 、 综述
金融业是以银行为主，包括证券、保险、信托、租赁等从银行分离出来的行业。当前，中国经济正在转型，资本约束的压力、利率市场化的改革、金融脱媒的深化以及移动金融、网上银行、手机银行、云金融等金融创新业务的蓬勃发展，为传统金融机构带来了新的挑战和机遇。为更好地适应市场和环境的变化，金融机构越来越依赖于通过信息系统实现数据整合、业务流程再造和精准营销。通过对客户信息的统一，以及交叉渠道销售来扩大自己的业务和提升营业收入，改变传统依赖利差的经营模式。对于上市的银行，除了满足银行业监管机构的要求之外，还需要应对上市公司所需承担的内控合规要求。无论是外部的监管要求，还是内部的业务发展需求，都对信息系统提出了较高的要求。“以客户为中心、提升运营效率、加强风险管理”都需要信息系统向一体化、制度化、规范化和智能化方向改变和发展。
金融建筑可以分为数据中心、办公楼、营业厅三大类场所。在本解决方案中，重点面向金融办公楼和营业场所两类建筑，关于金融行业数据中心建设及附属的培训中心、疗养院等建筑，则可以参考相应类别建筑的线路解决方案。
由于金融行业中银行、证券、保险、信托、租赁等领域对信息化的需求都不相同（例如：证券交易大厦的交易大厅就是一个需要进行专项设计的场所），所以本解决方案将仅面向银行业中的常规建筑需求。
基于银行等金融业特殊的场合，针对建筑智能化系统工程建设方案应考虑以下要求：
1、应适应金融业务的需求；
2、应为金融业务运行提供基础设施保障；
3、应满足金融建筑智能化系统规范化运营与管理的需求。
银行的应用系统为了安全生产，优先保证核心业务系统的正常运行，所有的网络布线需采用物理与逻辑分网相结合的策略，将三类应用系统的网络分开：
Ø 一类网（运行核心银行系统）；
Ø 二类网（运行管理信息系统）；
Ø 三类网（运行办公自动化系统）。
当然还有物业管理网与弱电专网等网络。
综合布线系统在支撑银行的各种业务应用功能中扮演着不同的服务角色，而归其满足信息传输的要求，主要提供一个语音、数据、图像、多媒体、音视频和设备控制等信息高速传输及智慧管理信息的集成平台，并充分考虑布线网络的安全保密、应用分离和未来业务的升级发展的需要，同时与公用通信网络实现宽带接入及互联互通。
以信息与通信基础平台着手，实现银行各个部门之间的宽带信息互通；建筑智能化系统的高度感知与节能；行内人与人、人与物之间进行无障碍沟通和协同；进而使银行成为一个能优化配置资源与信息共享；持续提供优良服务与创新的高效生态环境；提高工作效率和满足客户优良的服务与体验。
2 、 银行信息传输的特点及建议
现代化的金融行业需要现代化的信息传输，银行的数据均保存在各级数据中心，所有的电脑和数据终端依据账号和密码确定身份，员工凭借账号和密码进入系统，完成自己的工作。银行的信息化建设可以分为金融办公建筑、营业网点、多系统融合和智能建筑网络化这四个方面：
2.1金融办公建筑
金融办公建筑以办公工位为主，同时拥有办公环境必不可少的会议室、接待室、资料室等房间。并且具有建筑内公共区域的光纤宽带接入和无线局域网AP接入点。所以，可按照办公建筑的基本设施和金融行业的特点，进行共性和个性化的布线工程优化设计。2.1.1办公区
办公区信息点设置应根据功能需求和面积规划确定。
无论是单套和单间的领导办公室，还是大开间的员工办公室，每个工作区都有上网、打电话等通信终端接入的需求，而且由于办公区一般按5～10㎡计，所以工作区的信息点的配置数量基本不少于2个。但对一些涉及到内网、涉密网、物管网、光纤到桌面/用户单元及冗余备份的需要，信息点也会多达4～8个不等。而每个信息点属于不同的业务网络和支持不同业务的应用，并可以通过弱电间配线设备和跳线管理实现。
对于一些带有出租给外部用户或下属单位使用性质的办公区域，也可以通过PON的技术，直接将光纤直接布放至用户单元/办公区域，并和电信运营商实现光纤的互通。
2.1.2会议室
银行的会议室同样有不同的使用功能和大小之分，其中会根据会议室的性质有选择地安装不同的会议系统设施（如显示系统、发言系统、扩声系统、信号处理系统、同声传译、签到表决系统、视频会议系统、摄像系统、录播系统、集中控制系统、环境监控系统及会务管理系统等）。所以会议室的信息点应考虑在地面、墙面、天花板或桌面等部位布局和设置，在会议室公共区域还可设置无线AP信息点。因为在工程前期，会议系统使用的设备尚未确定，也可以仅仅预留暗敷的管槽和86底盒。
2.1.3接待室和资料室
同类房间还包括荣誉室、休息室等等。在进行设计时，需要考虑到这些房间今后有可能会因部门增加、人员编制扩大而改变用途。所以，信息点的设置除了需满足现有功能需求以外，应适当留有余量，以增加使用的灵活性。
2.1.4营业网点
银行的营业网点可能在金融办公建筑的裙房中，而更多的是均布在各个城市的有利位置，往往位于建筑物的低层面向马路的房屋中，营业网点的各种网络终端设备会通过通信网络与金融机构的数据中心及相关的部门互通。在营业网点中，营业窗口、后台办公区、大厅接待台等工作区都可以按工位设置相应的信息点。同时，在营业点拥有大量的自助服务设备（如：自动取款机(ATM)、自动存款机、循环自动柜员机(CRS)、自助查询机、自助缴费机等等会形成局域网，并与行业数据中心实现信息资源共享，因此网络架构和设备的增加变更因素会影响到信息点的设置。
对客户服务呼叫中心，会多达上百的座席，工位均匀分布，各工位的会存在多个网络终端设备，座席会通过传输线路和以太局域网汇聚，连至呼叫中心的排队机和电话交换机，并和外部电信网络互通。在客户服务中心往往会设置布线系统的区域集合点，完成配线汇聚。对于呼叫中心，每一个工位可考虑设置2～4个“电”和“光”的信息点，以满足开放的业务和备份的需要。
2.2 标准分级技术要求
在《金融建筑电气设计规范》中指出，综合布线系统应根据金融建筑或金融设施的等级、金融设施的分布情况及管理模式进行规划与设计。其中的特殊要求如下：1、特级、一级金融设施的生产业务专用数据通信网络应支持多个运营商接入，二级金融设施的生产业务专用数据通信网络宜支持多个运营商接入。
2、特级、一级金融设施的生产业务专用数据通信主干链路应自成体系，并应与建筑物或建筑群中其他网络相互隔离。有条件时，生产业务专用数据通信主干链路可经专用管井敷设。二级金融设施的生产业务专用数据通信主干链路宜自成体系。
3、特级、一级金融设施的生产业务专用数据通信干线链路应采取冗余措施，二级金融设施的生产业务专用数据通信干线链路宜采取冗余措施。
4、特级、一级金融设施的生产业务专用数据通信网络应设明显的标识。二级金融设施的生产业务专用数据通信网络宜设明显的标识。
金融建筑内一般会设置数据中心机房。因此，对综合布线系统实际上存在楼宇配线与机房布线这两个配线网络。为了保证信息的安全可靠，他们在传输介质与布线的空间及设计的方案也都是互相独立的，但是这两个配线网之间应设置互通的路由。加之金融信息网络对信息量的需求是相当高的，无论在布线等级的确定或产品的选用都应该充分考虑发展的余地。
2.3 多系统网络布线融合
在银行内，除了业务经营所需要的生产网以外，还有物业管理网、弱电专网（含视频安全监控专网）等等网络，为了信息的安全传送，网络之间需要有所隔离，或采用屏蔽的布线和光纤布线系统，以防信息流干扰原因而导致相关业务出现异常。对于综合布线系统而言，需要根据相关国家、行业标准（包括各银行自身的规定）和网络架构设计形成的要求，注重综合布线系统干线子系统和建筑群子系统的线缆等级选择与容量配置，一方面考虑布线各子系统平衡电缆与光缆物理路由的备份，另一方面也应在各子系统的接口部分为物理融合创造条件，使虚拟网等各种应用网络能够实现互通。
2.4 智能化弱电布线系统应用
依据《智能建筑设计规范》GB 50314的规定，可知在金融建筑中会设置以下智能化子系统。| 一、信息化应用系统 | 所需线缆 |
| ·公共服务系统 | 电源线 网线 光纤 |
| ·智能卡系统 | 电源线 网线 光纤 |
| ·物业管理系统 | 电源线 网线 光纤 |
| ·信息设施运行管理系统 | |
| ·信息安全管理系统 | |
| ·通用业务系统（基本业务办公系统 | 网线 光纤 |
| ·专业业务系统（金融业务系统） | 网线 光纤 |
| 二、智能化集成系统 | |
| ·智能化信息集成系统 | 电源线 网线 光纤 |
| ·集成信息应用系统 | 电源线 网线 光纤 |
| 三、信息设施系统 | |
| ·信息接入系统（含：公共信息网、金融业务专用信息网） | 电源线 网线 光纤 |
| ·布线系统（含综合布线系统、为各种智能系统服务的布线系统） | 电源线 网线 光纤 |
| ·移动通信室内信号覆盖系统 | |
| ·卫星通信系统 | |
| ·用户电话交换机系统（PBX） | 网线 电话线 |
| ·无线对讲系统 | |
| ·信息网络系统 | 网线 光纤 |
| ·有线电视系统 | 有线电视线 网线 |
| ·公共广播系统 | 阻燃双绞线 |
| ·会议系统 | 网线 光纤 |
| 四、建筑设备管理系统 | |
| ·建筑设备监控系统 | 电源线 网线 视频监控线 |
| ·建筑能效监管系统 | 电源线 屏蔽信号线 |
| 五、公共安全系统 | |
| ·火灾自动报警系统 | 电源线 网线 屏蔽信号线 |
| ·入侵报警系统 | 电源线 |
| ·视频安防监控系统 | 视频监控线 电源线 网线 |
| ·出入口控制系统 | 电源线 网线 屏蔽信号线 光纤 |
| ·电子巡查系统 | |
| ·安全检查系统 | 电源线 网线 光纤 |
| ·停车场管理系统 | 电源线 屏蔽信号线 光纤 网线 |
| ·安全防范综合管理平台 | 电源线 光纤 |
| 六、机房工程 | |
| ·信息接入机房 | 网线 光纤 大对数 |
| ·有线电视前端机房 | 有线电视线 |
| ·信息设施系统总配线机房 | 网线 光纤 大对数 |
| ·智能化总控室 | 网线 光纤 大对数 电源线 屏蔽信号线 |
| ·信息网络机房 | 网线 光纤 |
| ·用户电话交换机房 | 网线 电话线 |
| ·消防控制室 | 网线 光纤 大对数 电源线 屏蔽信号线 阻燃双绞线 |
| ·安防监控中心 | 网线 光纤 大对数 电源线 屏蔽信号线 视频监控线 |
| ·弱电间 | 网线 光纤 大对数 电源线 屏蔽信号线 视频监控线 有线电视线 |
| ·机房安全系统 | 电源线 网线 光纤 屏蔽信号线 |
| ·机房综合管理系统 |
因此，在建筑智能化弱电系统的应用中，分布式设施布线系统与PoE供电布线系统的应用将成为主流。所以综合布线系统在设计时，需要考虑它们的布线的架构、点位设置、系统配置、缆线及接口要求，并且考虑不同等级的布线系统之间的兼容情况。
3、 综合布线系统方案
3.1 布线系统组成与拓扑结构
根据综合布线标准，金融建筑综合布线系统工程按照7大组成部分（配线子系统、干线子系统、建筑群子系统、工作区、进线间、设备间和管理）进行方案的设计。对于其中具有一定规模的主机房则可以按照数据中心综合布线系统的结构（以太交换网中的区域配线子系统、中间配线子系统、主配线子系统、设备配线及存储配线和机房非生产区域配线）进行布线系统规划和设计。

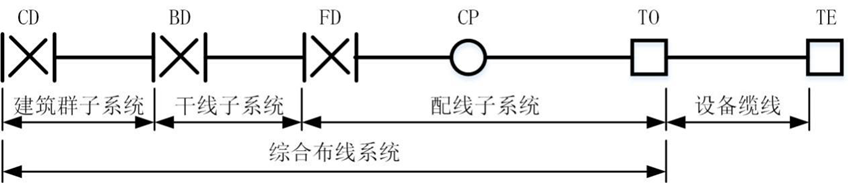

图1 楼宇综合布线系统构成
银行综合布线系统可以依据规范要求、甲方的需求和《十大类建筑物综合布线系统应用白皮书》（银行部分）进行设计，以此作为布线方案的基础，并符合银行建筑智能化的特殊情况进行有针对性的调整，最终形成有实用价值的综合布线系统解决方案。
图2 数据中心综合布线系统构成
3.2 综合布线系统配置
金融建筑可以形成以下基本配置方案。3.2.1指导原则
1. 设置综合布线系统应满足建筑使用功能和银行信息系统需求，兼顾未来发展。
2. 系统综合考虑升级与扩容需求，预留充分的扩展备用空间。
3. 与网络构架及网络设备的应用紧密结合。
4. 为弱电各个智能化子系统提供传输线路。
3.2.2系统设计
（1）配线子系统
·一般选用6、6A及以上等级的非屏蔽4对对绞电缆布线系统。
·为信息安全与抗干扰和传送距离考虑，宜采用6、6A及以上等级的屏蔽4对对绞电缆布线系统及OM3/OM4多模光纤光缆布线系统。
·对直接需要与电信运营商光缆互通时，宜采用OS1/OS2单模光纤光缆布线系统。
·建议语音、数据、弱电等各类传输使用同一等级的线缆，并以满足互为备份的需求。
·在营业网点等区域，宜采用集合点CP和对绞电缆+无线AP的布线系统，采用6、6A及以上等级的屏蔽或非屏蔽4对对绞电缆布线系统。
·语音配线架可选用RJ45型配线模块（水平侧）或/RJ45型/110型配线模块（干线侧）。
·数据配线架铜缆可选用RJ45型/非RJ45型（水平侧）配线模块，光纤可选用LC型接插器件。
·视频监控系统中的数字摄像机可选用5e类或6类非屏蔽双绞线，如果采用PoE供电方式，且摄像头数量较多时，宜选用6A类屏蔽4对对绞电缆，以保持更好的散热特性。
·各智能系统均根据各自的联网方式和传输带宽、传输距离选择适当的4对对绞电缆或光缆。
·对于光纤到用户单元的应用时，应在单元的位置设置区域信息配线箱，引入光缆采用单模G652单模光纤光缆或G657皮线光纤光缆。用户单元区域内的布线系统作二次配线设计。
3.2.3干线子系统
干线子系统是大楼主机房至楼层电信局或弱电间之间的信息传输通道（信道）。
主干线缆应满足1000M或以上的计算机网络。
·如果本楼宇设置电话交换机系统或语音信息点直接连至公用电话交换网时，采用3类或5类大对数对绞电缆（语音）。+多模/单模光缆（数据）的传输方式。其中光缆应用于10G以太网时，如果距离不超过300米，可以选用OM3光缆；如果距离不超过550米，可以选用OM4光缆；否则采用单模传输方式，或根据网络设备的光端口加以选择适用的光缆。
·光缆应用于10G以太网时，如果距离不超过300米，可以选用OM3光缆；如果距离不超过550米，可以选用OM4光缆；否则采用单模传输方式，或根据网络设备的光端口加以选择适用的光缆。
·对高层建筑及人员密集的区域可选用符相关阻燃等级的线缆，宜选用阻燃/低烟无卤型和CMP/CMR级阻燃缆线。
·语音配线架选用110型配线模块。
·数据配线架铜缆选用RJ45/非RJ45配线模块，光纤可选用LC型连接器件。
·对于高密度的配线架部位可以考虑采用预端接的连接器件。
·办公系统、专业业务系统和各智能化系统系统配备物理隔离的独立的布线系统。
3.2.4建筑群子系统
建筑群子系统是指园区的主配线架至各建筑物主配线架之间的信息传输通道（信道），传输距离往往比较远。
·语音可以采用3类室外大对数双绞线电缆或市话电缆。。
·数据传输建议采用OS1/OS2单模光缆。
·由于建筑群主干光缆大多敷设在各建筑物之间的地下管网内，一般可采用无金属构件的室外光缆或室内外两用光缆。
·语音配线架（铜缆）可选用110型配线模块。
·数据配线架（光纤）可选用LC型连接器件。
·对于高密度的配线架部位可以考虑采用预端接的连接器件。
3.2.5工作区
工作区是银行工作人员及自助服务设备和使用信息设备（电话、电脑等等）的场所。针对银行的常规情况，可以进行以下配置考虑：
（1）办公场所（包括柜台）
·每个工作区可设置2～3个信息点，或根据需要确定，以用于语音、数据、多媒体业务。
·接待室、资料室、荣誉室等可能转换成办公室的房间宜按办公室进行信息点设计，以便今后可以进行房间性质的调整。
（2）自助服务设备
可根据现有的自助服务设备所占用的空间规划工作区的数量，并在每个工作区设计1个双口信息点，1用1备。其备用信息点也可在日后增加设备时为添加的设备使用。
（3）餐厅
银行的餐厅中需考虑POS机的应用，所以在窗口位置应设置信息点。
（4）会议室
·每个会议室内应根据会议系统在布局设置语音点和数据点。
·不设置会议系统的会议室内，可在前台、演讲区、两侧墙面上设置信息点。
·每间会议室的天花上宜根据面积和考虑提供的信息内容（网页、文件、图片、视频等等）设置Wifi数据点。
·会议室的视频投影或显示大屏宜考虑配套必要的信息点（数据点）。
·会议室的控制系统宜考虑联网管理，并在控制器所在位置设置数据点。
（5）智能系统
银行内有众多智能系统（包括视频监控系统），应根据每一种智能系统的联网需求分别设置相应的数据点，并在可能进行人工管理的区域设置语音点。
（6）工作区的产品推荐
·银行工作区的信息点以铜缆模块为主，即采用RJ45型模块。
·对于少量光纤信息点的工作区，推荐选用双芯LC型和12芯MPO型，当然也可以选用SC型。
·工作区面板宜采用光面面板。
·工作区跳线的长度宜根据信息点位与应用终端设备之间的距离而定。
3.2.6安装场地
（1）电信间
电信间位于建筑物楼层内，作为配线设施安装的专用场地。
·电信间的数目，应按所服务的范围来考虑，如果配线电缆长度都在90m范围以内时，宜设置一个电信间，当超出这一范围时，应设两个或多个电信间。
·电信间的面积不应小于5㎡，如覆盖的信息插座超过400个时，应适当增加面积。电信间的面积取定主要需考虑机柜的宽度与深度尺寸（尤其是采用800mm宽度的机柜时）及维护空间。如果电信间设置安防、楼宇自控、无线覆盖等设备时，要加大电信间面积。
·电信间设置了网络设备等有源设备，应考虑对土建环境的安装工艺要求，也可选用智能型的机柜进行安装。
（2）进线间
·进线间的位置应尽可能靠近建筑物外部线缆引入部位，面积大小应根据安装的入口设施或建筑群配线设备所包括的种类、容量及满足不少于3家电信运营商宽带光纤的接入要求等因素综合考虑确定。楼宇布线与数据中心所需的进线间应分别设置。
·进线间内所有进出建筑物的电缆终接处的配线模块应设置适配的信号线路浪涌保护器。室外电缆与光缆的金属构件应在进线间做接地的等电位联接，但无需设置浪涌保护器。
·在进线间缆线入口处的管孔数量应满足建筑物之间、外部接入业务及至少3家电信运营商缆线接入的需求，并应留有2～4孔的余量。
（3）设备间
·设备间位置及大小应根据安装设备所包括的种类、容量及要求等因素综合考虑确定，如果建筑物内设置了程控用户电话交换机设备，建议语音与数据的设备间分开设置。电话设备间应尽可能靠近建筑物电缆引入与电信运营商通信设施的安装房屋。
3.2.7管理
（1）管理应对设备间、电信间、进线间和工作区的配线设备、缆线、信息插座等设施，采用专用的标签，按一定的模式进行标识和记录。
（2）综合布线系统可采用专用的管理软件智能配线设备进行管理。如使用智能配线系统时，在FD、BD、CD处的配线设备配置时，重点要考虑单配与双配的问题。
（3）为了方便配线设施在施工、运行和维护中的有效管理，可以采用二维码+APP平台，及时地查找配线地址和故障位置及对布线系统的资产进行生命周期的有效管理。

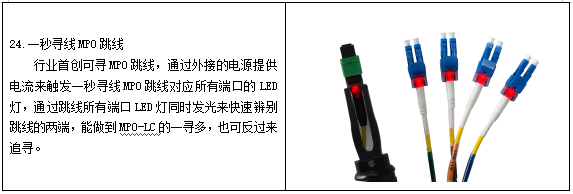

（4）为了提高线缆及配线设施在施工效率、运行和维护中的工作效率和有效管理，采用可见光寻线技术，可一秒钟找到某一网线、信息模块、铜跳线、光跳线和MPO跳线两端对应的关系。
3.2.8线路冗余与备份
在综合布线系统的设计中，还应该考虑系统及缆线的冗余和备份，以防止一条关键线路发生故障时，银行的业务受到重大影响。另外，备份的另一个目的是为了快速修复故障路由，使系统的平均无故障时间（MTTF）降到最低。
主要为关键线路线缆的路由备份和各个配线设备线缆连接部位处的线缆长度预留。
3.3综合布线系统的场地环境保护
在《综合布线系统工程设计规范》（GB 50311-2016）中，对于场地的环境保护提出了更高的要求。为此，提出了环境MICE等级（M：机械力，I：侵入，C：气候与化学制品，E：电磁）。对于银行而言，场地中的环境保护问题同样存在，对一些恶劣环境应选用符合相关防护等级的配线设备。4 布线产品选择

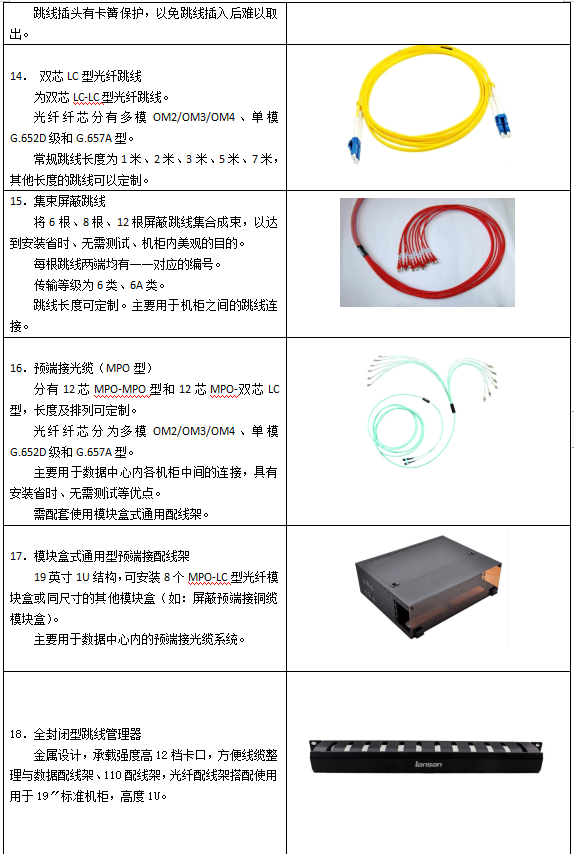

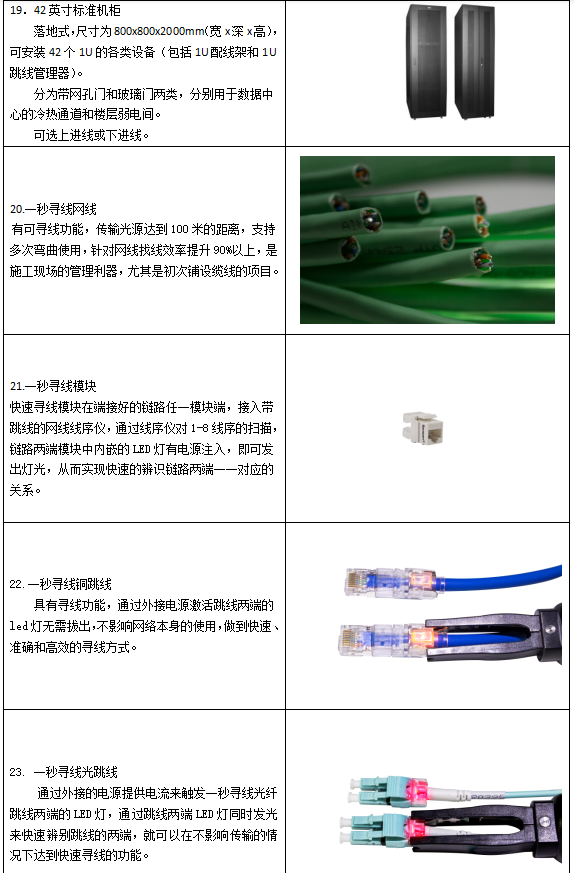

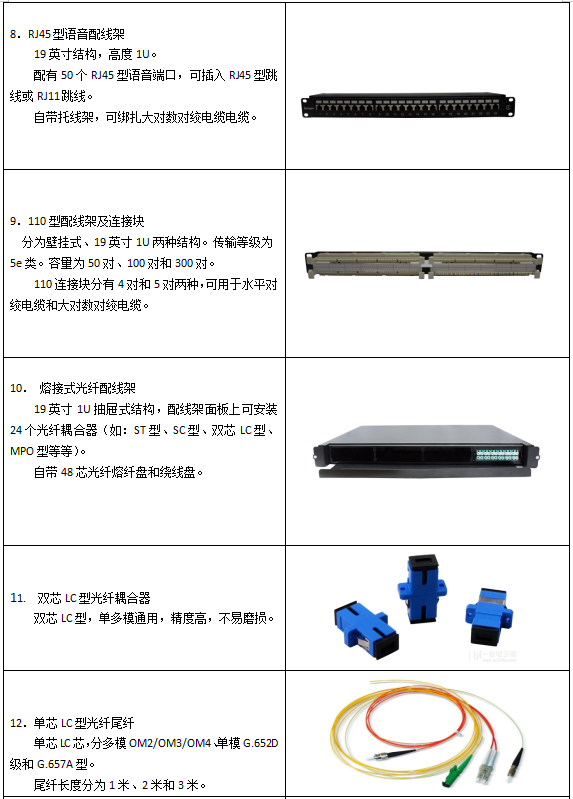

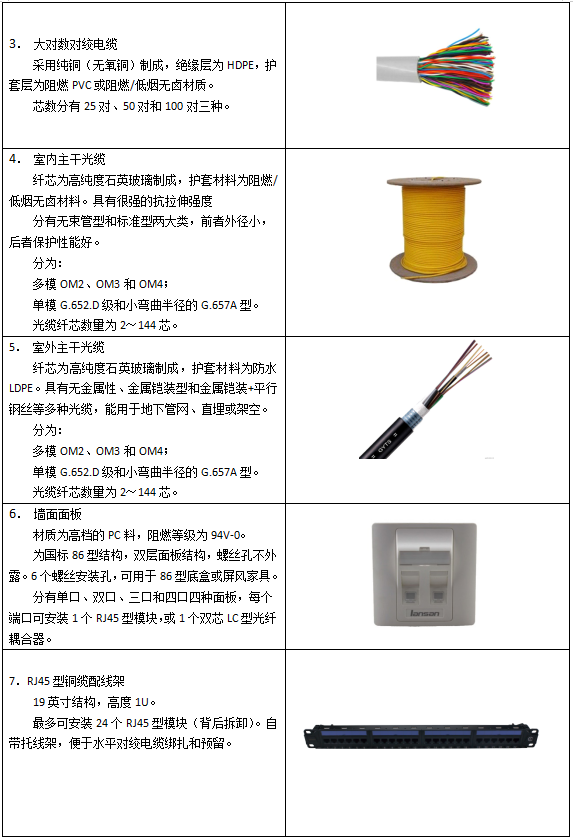

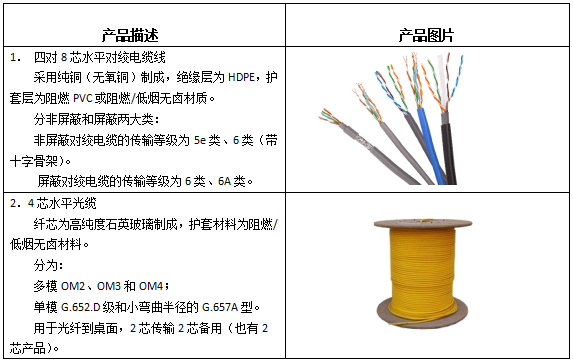

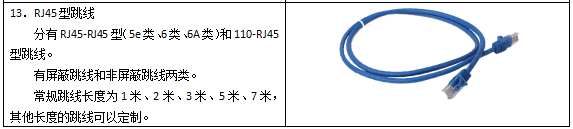

4.1金融建筑常用的产品选择
5、悠锋布线系统的产品优势
5.1悠锋的服务宗旨1.具有全面质量控制的产品制造过程。
2．能够为客户编制个性化需求的端至端解决方案。
3．善于组织工程优质安装。
4. 提供互联网+的一站式运维能力。
5.2悠锋的产品特点
1.悠锋拥有行业首创的“一秒追溯”寻线方案技术，利用可见光目视的方法，无需借助任何电子测试设备，即可快速实现查找线缆两端的目的，该技术方案可以有效地提升线缆运维效率80%以上，目前已经收到包括华为、国家开发银行、深圳证券交易所等大型客户的邀约及青睐。
2．产品齐全，品种繁多。能够提供各类等级要求的对绞电缆、光缆、各类电、光的连接器件与配线模块；各类配线箱、配线柜等设备。
3．各类产品通过国家相应检测机构的性能指标测试与布线系统的认证测试，产品有些指标参数高于中国和国际标准的相关要求。
4．产品提供优良方便的维保服务、
悠锋布线系统产品的类型、结构、指标参数等内容见附录《YUFO悠锋产品手册》。
