智慧校园综合布线解决方案
1 、 综述
校园建筑指普通全日制高等院校、高级中学和高级职业中学、初级中学和小学等教育建筑。布线系统应满足各类学校的教学性质、规模、管理方式和服务对象业务等需求；应适应各类学校教师对教学、科研、管理以及学生对学习、科研和生活等信息化应用的发展；应为高效的教学、科研、办公和学习环境提供基础保障。学校建筑的另一个特点就是校园相当是一个社区。学校的建筑物功能比较繁多，有教学楼、数据中心、实验基地、报告厅、图书馆、科学馆、招待所、医院、工厂、创业基地、学生宿舍、单身教师宿舍以及家属宿舍等。所以，综合布线应是以学校的信息中心为配线网络的中心点向各建筑物幅射，它是一个建筑群的整体布线，更多的是校园网主干光纤的建设。从管道与线路考虑，应是主干环加配线环，再延伸至建筑物。但学校建筑物内信息点布放位置、数量及布线系统的等级要考虑到不同的建筑场景作不同设置，对信息点数量的确定, 不能都按建筑面积来考虑。使得校园的配线网跟多媒体教学结合的更紧密，尽量做到各种业务配线网的融合。
智慧校园是利用计算机技术、网络技术、通信技术对学校的教学、科研、管理和生活服务有关的所有信息资源进行全面的数字化，网络及其应用系统构成整个校园的神经系统，完成校园的信息传递和服务。在校园网的建设中引入数字化校园管理的理念，充分体验信息管理数字化、资源管理虚拟化、信息资源管理智能化和用户使用方便化。学校的教职员工以及学生均可在任何时间，准确的从系统中获取信息，从而提高教学效率，节省大量的人力、物力和财力资源。
同时，使用科学规范的管理对这些信息资源进行整合和集成，以构成统一的用户管理、统一的资源管理和统一的权限控制，从而达到提高传统校园的管理效率，扩展传统校园功能，最终实现教育过程的全面信息化，达到提高教育水平的目的。
学校建筑还要考虑远程传输及与外部的信息互通情况。由于校园互联网在我国起步较早，可以为校园提供大量最新的信息，而校园内的综合布线系统便成为校园对内、对外的高速信息联网平台。
综合布线系统的特点是能够保证系统很容易扩充和升级而不必更动布线整体，同时具有高速信息传输和各种等级的环境保护（包括电磁防护）能力，实现信息安全、可靠地传输，能够适应较复杂的空间使用环境，保证综合布线系统中传输的各类信号之间互不干扰，同时也不会受到外界高频电气设备、空间电磁波辐射的干扰。
综合布线系统在校园的各种功能服务区中扮演着不同的服务角色，而归其传输内容，主要是提供语音、数据、图像、音频、视频和控制信号等多媒体传输的高速通信平台，并充分考虑安全保密、应用分离和未来发展的要求，以满足校园内外的高速信息传输和联网需求。
以信息与通信基础平台着手，实现校园内各个智能化系统的高度感知、互联与信息共享，校园、人、物与系统之间进行无障碍沟通和协同，进而使校园成为一个能优化配置资源，持续进行优良服务与创新的高效生态系统，提高面向教职员工及学生的服务体系。
校园智能化的根本就是校园各智能化系统的基础物理链接，它是数字化平台不可缺的重要系统，起着一个承载、维护、支撑的作用。提出校园智能化系统优化的设计方案是智能化系统建设工作的重要环节，智能化系统的设计建设必须立足在实现数字化校园这个角度考虑，满足信息宽带、安全、畅通的传递与未来发展需要，让智能化系统能够真正为数字校园向智慧校园方向发展的切实可行的重要组成部分。
所以，校园的特点是一个面向教学的各种智能建筑的集合体。
2、 校园信息传输的特点
现代化的校园需要现代化的信息传输，而校园除了教学外，本身就是一个小社会，所以校园内的大多数建筑（或建筑群）可以根据其功能分别以不同的智能建筑形态予以表述，例如：表1 校园内部分类别的建筑可参考的智能建筑类别
| 建筑性质 | 参考的智能建筑 | 关注点及备注 |
| 校园 | 教育建筑 | |
| 家属宿舍区 | 住宅建筑 | 它的物业管理公司是学校管理部门 |
| 数据中心 |
机房工程 数据中心 |
它面向的教学、科研和上课用的课件 |
| 图书馆 | 文化建筑（图书馆） | |
| 科学馆 | 文化建筑（文化馆） | |
| 报告厅 | 会展中心 | |
| 招待所 | 旅馆建筑 | 不需要总统套房 |
| 诊所 | 医疗建筑（综合医院） | |
| 工厂 | 通用工业建筑 | |
| 实验基地 | 通用工业建筑 | |
| 办公楼 | 办公建筑（行政办公） | |
| 创业基地 | 办公建筑（通用办公） | |
| 运动场 | 体育场馆 | 包括室内运动场所 |
| 商店 | 商店建筑 | 小型商店可以连锁管理 |
根据表1可知，校园内大多数的各类建筑都可以按相应的智能建筑设计规范进行设计，而对于每一类建筑和每一种应用系统则可按照建筑类型的不同进行个性化的设计。智慧校园解决方案将集中在“教育建筑”部分，体现在校园信息系统的总体规划和教学楼、学生宿舍、单身教师宿舍等校园内特有的建筑上。在本设计方案中，校园的信息化建设将集中在校园、学生宿舍（包括单身教师宿舍）、多系统融合和智能建筑网络化这三个方面。
2.1校园信息化建设
校园往往象一个花园，绿草成茵、花红柳绿、假山怪石、小溪湖泊遍布校园内外，学生们会在教室、图书馆中学习，也会坐在船头上、躺在草坪中、靠在石椅上读书，充分体现浓厚的读书氛围。
对于教师而言，校园中教学楼、实验楼众多。授课时，每节课之间的休息时间只有区区10分钟，如需要在讲课前读取课件，则只有几分钟的时间。而这些课件大多保存在学校数据中心内，尽管随时可以调取、校园网四通八达，但在数百位老师同时调取课件时，将会产生信息的拥塞。
校园信息化需要参考校园行业特点，应眼于为未来的学校提供既符合经济原则，又具有技术先进性和实用性的发展策略，可以从传输性能、传输安全可靠和环境安全因素出发，进行全面的分析和规划。
校园网分布范围较广，校园内建筑物众多。建设时，以应用需求为第一原则，并适当考虑投资成本。推荐线缆以多模光缆为主，如果传输距离超过多模光缆的极限时，则采用单模光缆作为传输介质。 园区主干连接到校园数据中心多为光缆传输，为节省园区主干造价，可将信息化及各弱电子系统需求的光纤汇集成为一根或少量的光缆，以节省地下管网的空间，简化布线结构。
在校园内，建议采用有线与无线相结合、双绞线与光缆并行的解决方案。在固定的场所设置有线网络（双绞线或光缆），使固定的信息化设备（包括电脑等终端设备）能够获得高速信息资源。同时让机动、灵活的无线局域网覆盖校园的各个主要空间，包括湖泊和草地，使学生以及教职员工能够在校园中享受着信息化校园所带来的便捷，以实现“天地一体化”。由于学生的好动与好奇，易去碰触外部的布线器件，所以布线线缆应该尽量敷设在隐藏的地方。布线系统的管理则可以通过安装大量的面板和双绞线跳线，随时满足插拔与更换的需要，确保信息传输系统的运维工作量在安装后数十年内都将达到最低。
为此，从教学考虑，提出如下建议：
2.1.1高速与灵活相结合
在校园主干网络中采用高速甚至是超高速的光纤网络，将各栋教学楼、办公楼、实验楼等建筑与校园数据中心相连，并在教室、实验室等人员繁杂的室内环境采用六类及以上等级的双绞线，优先保证教室、实验室等讲课场所的信息传输能够满足各类课件（网页型、文本型、图片型、视频型等等）的下载和上传时间要求，并为需要POE供电的Wifi、摄像机等设备提供完美的传输线路。
为了满足灵活的上网需求，在校园各处设置Wifi全覆盖，使网络通信无盲点。当然，实现Wifi校园全覆盖，依然离不开光缆和双绞线，因为Wifi的接入端和供电来自双绞线支持的POE网络交换机，而能够遍布广大校园的只有光纤网络。为保证网络流畅地访问无线局域网，对无线AP信息点建议选用六类非屏蔽或单模光纤传输系统。
2.1.2校园广播系统
校园宽广，使得校园广播系统大有作为，随着数字广播系统的日益成熟。数字广播系统除了用于正常的节目广播，还可以作为学校的作息讯号、保健操和背景音乐的自动播放，以及应用于外语听力考试，分年级播放教学节目等教学任务，当然还可以支持教室广播、区域扩音、分区广播、消防报警、紧急呼叫报警和其它紧急广播的功能。
校园广播系统实现数字化以后，可以使用以太网组成传输网络，使用综合布线系统的光缆作为校园内四通八达的主干缆线，使用双绞线作为各种设备相互连接的短距离通信缆线（100米之内），甚至可以为小功率的有源音箱提供信息和电源。
2.1.3校园安全
校园数字化安全防范系统能随时了解校园内的实时状况，统一管理控制专用设备以预防突发事件。为防止校园暴力事件发生，应实现与公安机关联网，设置紧急报警按钮，建立校园报警联网快速反应处置系统。
数字安防技术系统是通过校园网将其数字输送到监控中心，系统将以“前端摄像机+视频服务器＋网络视频管理平台+数字网络矩阵”为核心，建设基于IP通信协议的光纤网络，前端信号传输则可采用六类非屏蔽或光纤（单模或多模）传输系统。
2.1.4校园一卡通
校园一卡通硬件系统由数据中心、前置系统、应用子系统软硬件支撑环境、前端机具及卡片介质、一卡通网络及其他辅助设备组成。采用非接触式IC卡，免接触与严密的密码体系统，多分区又可实现一卡多用，而且可靠性高。一卡通使用场合如下：：
（1）出入管理
校园内建筑物很多，为了防止人员的误入和入侵，只要系统中设定了持卡人的姓名、等级、所在班级或团体，就可以使持卡人进入系统中，在设定的该时段为持卡者开放大楼及房间，甚至是学生公寓的房门。
（2）考勤
课堂管理中老师点名往往占据了大量时间，且效果不佳，采用一卡通系统来自动记录学生的到课情况，能节省大量时间用于教学，并能自动、准确地进行数据统计，为老师提供评价依据。
学生会、青年团召开会议时，可以在会议室门口甚至刷卡，确定实际参加会议的人数，使各种组织能够知道自己拥有多少热心者。
（3）人数限制
每年的毕业生招聘和咨询活动是校园内最引人注目的，有时会人满为患，如果采用卡作为工具，就可以知道每一时段在会场中的总人数，甚至可以知道每一区域的大体人数。当人数超过时，可以进行分流和限流，使会场秩序、安全和效果达到最佳。
（4）资历体现
如果招聘活动与数据中心挂钩，则招聘人员通过刷卡，就可以知道持卡人的简历及各种信息，包括考试成绩。这对于招聘人员迅速、精准的判定持卡人的素质会有很大的帮助。
（5）计费
一张卡在学院范围内消费，但学生交费、一卡通充值等业务还得在学院财务处完成。与合作银行对接后，这些业务在银行终端上实现，便捷方便，减少财务处工作量，提高工作效率。
（6）借书
在图书馆等地，可以采用刷卡借书的模式，实现在校园中多个图书馆仅需一张卡即可通用的目标。
（7）医疗
持卡人在进入学校医疗诊所后，他的健康信息、运动信息及与健康相关的各种信息都将显示在医生眼前，使医生能够从更多的角度判断病情以及可能出现的未来演变，使持卡人能够得到更全面、更精准的医疗救治。
（8）洗浴
在校园中，洗浴时间可能会与消费挂钩。由于卡是防水的，可以在浴室中使用，已经成为校园洗浴中的一大亮点。
（9）停车
当卡可以用于消费时，自然可以用于停车。校园中会有免费的停车场和收费的停车场，当停车场外刷卡时，系统能够根据持卡人在系统中的权限，决定是放行还是拒绝。
一卡通系统已在校园内流行，其主干已转变为计算机网络，同样是基于光纤联网，前端信号传输采用六类非屏蔽系统，但该网应与教学网、公共网分离。
2.1.5多媒体教学
多媒体教学系统建设，是指通过采用计算机技术，将各种媒体以数字化的方式集成在一起，从而使计算机具有了能同时获取、处理、编辑、存储和展示信息的能力。
随着科技的进步和国家对教育的重视，校园内多媒体教学及多维度教学工具（包括实物投影仪、VR、AR等等）的应用越来越普及，这就意味着相应的高速信息传输势在必行，它将成为校园网中信息传输的重要组成部分。
多媒体教学系统可以架设于校园网光纤传输平台，以及每个多媒体教室单元通过配备控制线、VGA线、音频线、视频线传输摄取前端信号，来存储、传递教育和教学信息。
2.1.5学生宿舍及单身教室宿舍信息化
宿舍是校园中的一大亮点，在校园中会有普通的学生宿舍，也有学生公寓。无论是哪一种，对于信息化而言，都需要在宿舍和房间内考虑一卡通、视频安防监控、校园网、有线电视网和电话系统。其中信息点数量最多的是校园网，几乎每个床位都需要。
由于宿舍既是休息的场所，又是学习（自学）的地方，所以宿舍的信息化直接关系到每位入住者的日常生活安排。故此，宿舍的信息网络及综合布线系统的传输能力满足学生对信息化带宽的需求已经成为校园稳定的重要因素。
另外，由于宿舍中的入住者大多年轻好动，容易导致宿舍中的综合布线系统故障率明显高于其他建筑。为此，宿舍中的综合布线系统不但等级不能过低，而且“抗环境能力”需要达到很高的级别，以免IT维护人员疲于奔命。
建议在宿舍的房间中采用标准的综合布线系统结构，即6类双绞线/模块+墙面面板+跳线的结构，使双绞线隐藏在墙内，使用面板保护模块和双绞线，并备好跳线，一旦损坏则立即更换，使高速的信息传输不至于长时间中断。与此同时，在宿舍的走廊中安装一定数量的Wifi，它可以使入住者能够在床上、在走动中享受信息世界所带来的乐趣。当然，由于每台Wifi的总信息量有限，所以它是有线信息网络的补充，而不是有线网络的取代。
对于每一套宿舍也可以采用光纤入户的方式直接通过家居配线箱与公用电信运营商实现互通。
2.2多系统融合
校园是一个小社会，它包含着几乎各种智能建筑（甚至是低层次的交通建筑和金融建筑），这就就意味着在校园中存在着各种各样的网络系统，而且其中有些网络可以互联，有些网络必须隔离。
针对校园区内网划分的需求，可通过光纤相联，线路分置于办公楼、教学楼、宿舍楼、家属楼，等各楼宇间。通过划分多个虚拟子网（VLAN），使学生、教师、家属等分属不同的子网，共享不同的网络资源（资料、课件、服务器访问、上网控制等），灵活满足了各种用户的不同需求，实现资源共享和灵活上网。
目前校园信息化建设现状的应用方式是1000M以太网主干+10/100M以太网到桌面，未来几年之内升级方式将是10G以太网主干+10/100/1000M以太网到桌面。为了能同时支持用户目前及未来的网络双重应用，不多增加升级费用，实现平滑的过渡。推荐使用六类非屏蔽+光纤传输系统。这就需要考虑多种网络系统的隔离与融合。对于综合布线系统而言，需要根据网络设计形成的需求，因地制宜地形成综合布线系统的干线子系统和建筑群子系统的光缆芯数设计，一方面给各系统平衡电缆或光缆布线系统采取物理路由的备份，另一方面也应在各子系统的接口部分为物理融合创造条件，使虚拟网等各种应用网络能够顺利地实现互通。

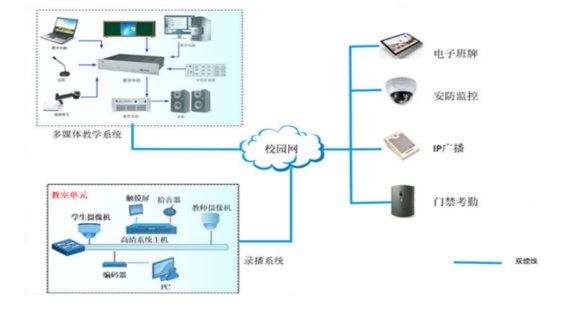

图1是校园网的智能化局部示意图。
图1 某校园网的局部示意图
在图1中，可以看出或分析出以下智能系统：1、综合布线系统
2、 计算机系统
3、 无线校园网络
4、 数据中心
5、 校园广播系统
6、 视频安防监控系统
7、 一卡通系统
8、 多媒体教学系统及录播系统
9、 教室信息系统
10、电子引导系统
……
2.3智能系统网络化
依据《智能建筑设计规范》GB 50314-2015可知在校园中会有以下智能系统：
| 2.3.1信息化应用系统 | 所需线缆 |
| ·公共服务系统 | 电源线 网线 光纤 |
| ·校园智能卡系统 | 电源线 网线 光纤 |
| ·物业管理系统 | 电源线 网线 光纤 |
| ·信息设施运行管理系统 | |
| ·信息安全管理系统 | |
| ·通用业务系统（基本业务办公系统） | 网线 光纤 |
| ·专业业务系统（图书馆管理系统、校务数字化管理系统、多媒体教学系统、教学评估音视频观察系统、多媒体制作和播放系统、语音教学系统） | 网线 光纤 |
| 2.3.2智能化集成系统 | |
| ·智能化信息集成系统 | 网线 光纤 |
| ·集成信息应用系统 | 网线 光纤 |
| 2.3.3信息设施系统 | |
| ·信息接入系统（含：公共信息网、教育信息专网） | 网线光纤 |
| ·布线系统（含：综合布线系统、为各种智能系统服务的布线系统） | 电源线 网线 光纤 |
| ·移动通信室内信号覆盖系统 | |
| ·用户电话交换机系统（PBX） | 电话线 网线 |
| ·无线对讲系统 | |
| ·信息网络系统 | 网线 光纤 |
| ·有线电视系统 | 有线电视线 网线 |
| ·音视频录制及播放（含：电视摄录编辑、多媒体制作与播放系统） | 网线 光纤 |
| ·公共广播系统（含：教室教学扩声系统） | 阻燃双绞线 |
| ·会议系统（含：远程视频教学） | 网线 光纤 |
| ·信息引导及发布系统（含：多媒体教学终端） | 网线 光纤 电源线 |
| 2.3.4建筑设备管理系统 | |
| ·建筑设备监控系统 | 电源线 网线 视频监控线 |
| ·建筑能效监管系统 | 电源线 屏蔽信号线 |
| 2.3.5公共安全系统 | |
| ·火灾自动报警系统 | 电源线 网线 屏蔽信号线 |
| ·入侵报警系统 | 电源线 |
| ·视频安防监控系统 | 视频监控线 电源线 网线 |
| ·出入口控制系统 | 电源线 网线 屏蔽信号线 光纤 |
| ·电子巡查系统 | |
| ·停车场管理系统 | 电源线 屏蔽信号线 光纤 网线 |
| ·安全防范综合管理平台 | 电源线 光纤 |
| 2.3.6机房工程 | |
| ·信息接入机房 | 网线 光纤 大对数 |
| ·有线电视前端机房 | 有线电视线 |
| ·信息设施系统总配线机房 | 网线 光纤 大对数 |
| ·智能化总控室 | 网线 光纤 大对数 电源线 屏蔽信号线 |
| ·信息网络机房 | 网线 光纤 |
| ·用户电话交换机房 | 网线 电话线 大对数 |
| ·消防控制室 | 网线 光纤 大对数 电源线 屏蔽信号线 阻燃双绞线 |
| ·安防监控中心 | 网线 光纤 大对数 电源线 屏蔽信号线 视频监控线 |
| ·弱电间 | 网线 光纤 大对数 电源线 屏蔽信号线 视频监控线 有线电视线 |
| ·机房安全系统 | 电源线 网线 光纤 屏蔽信号线 |
| ·机房综合管理系统 |
现今的校园中使用的绝大多数智能化子系统都可以采用综合布线系统作为传输的底层平台，所以综合布线系统在设计时需要事先考虑它们的点位、缆线及接口要求，以免在各系统融合时出现无法兼容的情况。
3 、综合布线系统设计
3.1综合布线系统的拓扑结构
根据综合布线标准，校园的综合布线系统分为7大组成部分（配线子系统、干线子系统、建筑群子系统、工作区、进线间、设备间和管理），其中的具有一定规模的主机房则可以按照数据中心综合布线系统的结构（区域配线子系统、中间配线子系统、主配线子系统、外部存取配线子系统、设备信息点、区域配线架、中间配线架、主配线架和进线间）。
图2 综合布线各子系统组成
校园综合布线系统可以依据规范和甲方的要求和自己的经验进线设计，并且参照行业《十大类建筑物综合布线系统应用白皮书》（校园部分）进行初步设计，以此作为布线方案的基础，再根据所面对的校园的特殊情况进行有针对性的调整，最终形成综合布线系统解决方案。
图3综合布线系统构成
3.2综合布线系统设计
参照《十大类建筑物综合布线系统应用白皮书》（校园部分），可以形成以下参考信息：
3.2.1指导原则
1、设置综合布线系统应满足建筑使用功能和校园信息系统需求，兼顾未来发展。
2、系统综合考虑升级与扩容需求，预留充分的扩展备用空间。
3、与网络构架及网络设备的应用紧密结合。
4、 为各个智能系统提供传输线路。
3.2.2系统配置
（1） 配线子系统

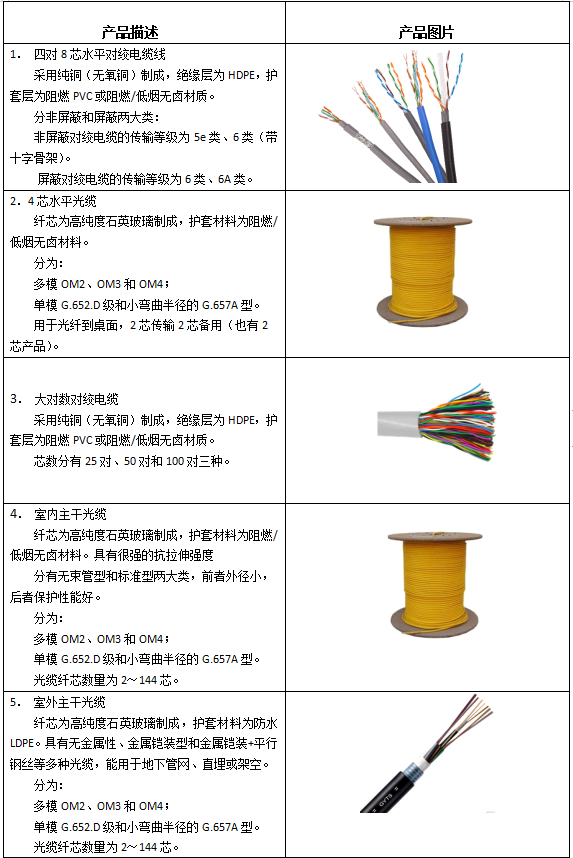

·可选用5e、6、6A或7类双绞线电缆或OM2、OS2光缆。
·宜采用6类4对非屏蔽对绞电缆或更高等级的屏蔽对绞电缆。
·建议同一校园内的语音、数据等各类传输缆线使用同一等级的缆线，以满足冗余/备份的需求，并减少品种以便于维护。
·校园公共区域或大空间区域，宜配置信息点以满足无线局域网络接入。这时，宜采用POE供电的Wifi设施。

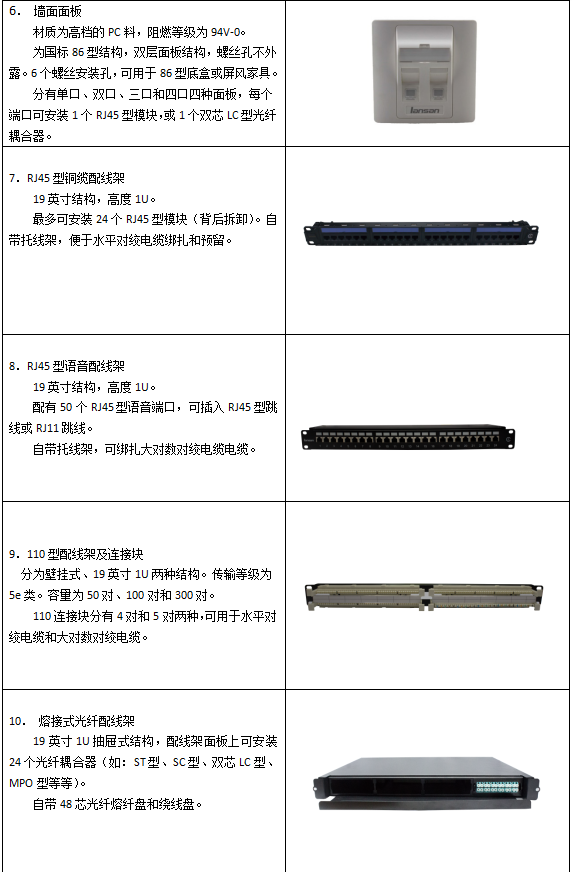

·语音配线架（铜缆）可选用RJ45型或110型。

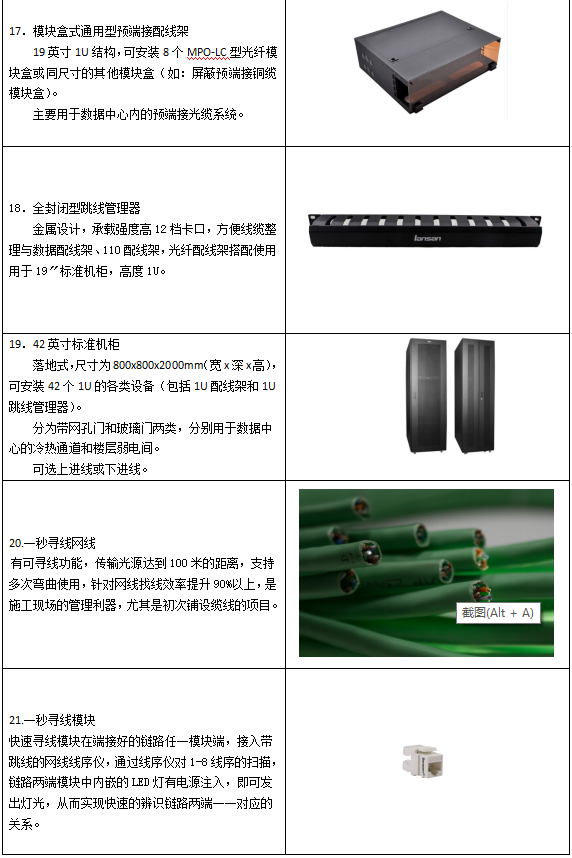

·数据配线架（铜缆）可选用RJ45型，数据配线架（光纤）可选用LC型。
·校园内出租区域、家属宿舍、学生宿舍内宜设置用户终端信息配线箱或家庭信息箱，以满足小区域内自成体系的信息网络、智能系统的调整、电话并线、局部网络交换等等应用需求。
·视频监控系统中的数字摄像机可选用5e类或6类非屏蔽双绞线；如果采用POE供电且数量较多时，宜选用屏蔽双绞线，以具有更好的散热特性；
·各智能子系统均有根据各自的联网方式和传输流量，选择适当的双绞线或光缆。
·对于采用POE供电的传输线路，在各楼层上需要POE供电的设备数量也许不多，数个楼层可以共用一台POE交换机，这时，就需要在布线时进行适当的线路“集群”，在双绞线长度允许的前提下，使POE交换机的数量达到最省。
3.2.3干线子系统
干线子系统是大楼主机房至楼层弱电间之间的信息传输通道（信道），采用大对数双绞线（语音）+光缆（数据）的传输方式。其中当主干数据传输设定为常见的10G以太网时，如果距离不超过300米，可以选用OM3光缆；如果距离不超过550米，可以选用OM4光缆；否则只能采用对于网络交换机而言，价位比较昂贵的单模光缆传输方式。
·3、5类电缆（传送语音）、OM3/OM4多模或单模光缆（传送数据或语音）。
·主干线缆应满足1000M或以上的计算机网络。
·综合布线系统的线缆宜选用阻燃/低烟无卤型的线缆（JGJ 312-2014中为“阻燃/低烟无毒型”，属相同的产品要求）。当然，在客户需要时，也可以选择美国标准中的CM/CMR级阻燃缆线。
·语音配线架（铜缆）可选用RJ45型或110型。
·数据配线架（光纤）可选用LC型。
·对于校园中的办公系统、专业业务系统和各智能化子系统而言，可能会形成各自独立（网络隔离）的网络系统，由于各系统的综合布线系统主配线架在各自的主机房内，宜分别为各系统配备独立的光缆，同时也达到缆间隔离的防护等级。
3.2.4建筑群子系统
建筑群子系统是校园主配线架至各建筑物主配线架中间的信息传输通道（信道），传输距离往往比较远。
·语音可以采用3类大对数双绞线电缆或市话电缆，也可以在各建筑物内增加电话交换机，交换机之间、交换机和公用电话交换网之间采用光缆互通。
·数据传输建议采用单模光缆，在距离比较短（300米或550米以内）时，可以考虑采用OM3或OM4多模光缆。
·由于建筑群主干光缆大多敷设在各建筑物之间的地下管网内，一般不会变更和重新施工，所以室外光缆的选择应考虑传输能力满足远期考虑，以免若干年后因室外光缆的等级偏低而导致传输能力不足。
·从计算机网络出发，还要考虑到信息的远程传输及与公用配线网络的互通情况，一般宜采用单模光缆。
·语音配线架（铜缆）可选用RJ45型或110型。
·数据配线架（光纤）可选用LC型。
·对于校园中的办公系统、专业业务系统和各智能化系统而言，可能会形成各自独立（网络隔离）的网络系统，由于各系统的综合布线系统主配线架安装在各自的主机房内，因此当大容量的室外光缆进入建筑物时应做成端，转换成阻燃的室内光缆，分别为各系统配备独立的室内光缆，同时也达到缆间隔离的防护等级。
3.2.5工作区
工作区是校园教职员工和学生使用信息设备（电话、电脑等等）的场所。针对校园的常规情况，可以进行以下配置考虑：
（1）教室
·在教学电脑旁可设置1～2个信息点。
·录播设备旁设置1～2个信息点。
·有源音箱和数字摄像机旁设置信息点。
·如果装有投影机，宜考虑在投影机旁设信息点（数据点），以便今后摄像机更换为联网式投影机。
·电子白板安放处应设置1个信息点，使电子白板成为联网型电子白板。
·当安装有显示大屏（84英寸及以上）时，在显示屏旁应设信息点（数据点）。
·当窗帘、灯光、门窗、空调等设施采用自动控制方式时，宜在控制器对应设置控制类信息点（数据点）。
·如果投影机采用无线联网，则需要为投影机单独组网，重要的是在天花上应设置Wifi信息点（POE供电），且组网密码不能被轻易破译，以免有人上网时导致停止运行。
（2）学生宿舍及单身教师宿舍
可根据学校对宿舍的管理要求进行设置。在常规情况下，提出如下建议：
·每个床位设1个数据点。
·每间房间设1个语音点（电话）。
·尽管房间内会有有线电视网的点位，但在每间房间仍可设1个视频点，目标在于采用电信网络收看IPTV电视节目，使房间内的视频节目源变得更为丰富。
·在宿舍走廊上设若干个Wifi数据点（信息+供电）。
（3）其他建筑及区域
可根据各类建筑的智能化特点，结合布线产品，在该类建筑的信息化解决方案中进行设计。
（4）各类智能系统
可根据各类智能系统现今的联网方式和未来若干年内可能出现的联网方式进行信息点布置，也可参考布线产品，面向各智能系统的解决方案进行设计。
（5）工作区的产品推荐
·校园工作区的信息点以铜缆模块为主，即采用RJ45型模块。

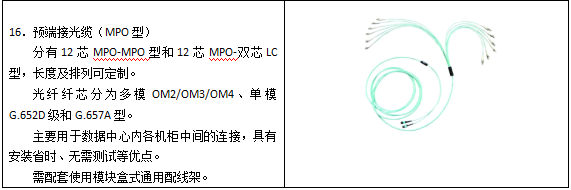

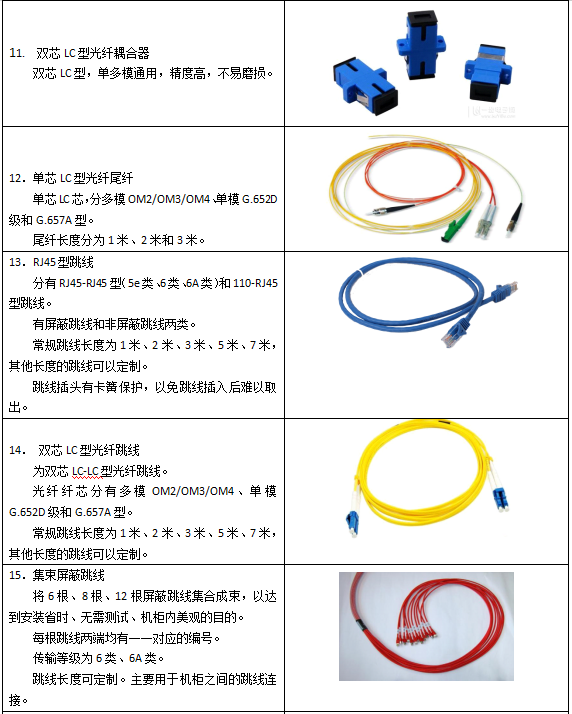

·对于少量相应光纤信息点的工作区，可根据需要推荐选用双芯LC型和12芯MPO型连接器件，当然也可以选用ST型和SC型。
·工作区面板宜采用雾面面板，使面板不会成为反光体。
·工作区跳线的长度宜根据点位与应用之间的距离而定。
3.2.2 场地设计
（1）电信间
·电信间（弱电间）位于楼层内，不属于综合布线系统的七大组成部分。
·电信间的数目，应按所服务的范围来考虑，如果配线电缆长度都在90m范围以内时，宜设置一个电信间，当超出这一范围时，应设两个或多个电信间。
·电信间的面积不应小于5㎡，如覆盖的信息插座超过400个时，应适当增加面积。电信间的面积取定主要需考虑机柜的宽度与深度尺寸（尤其是采用800mm宽度的机柜时）、维护空间。如果电信间设置安防、楼宇自控、无线覆盖等设备时，要加大电信间面积。
·电信间设置了网络设备，应考虑环境的温湿度要求，安装空调设施。
·如果涉及计算机内网与外网的物理隔离，从保密需要，也可以设置安防设施。
（2）进线间
·进线间的位置应尽可能靠近建筑物外部线缆引入区，面积大小应根据安装的入口设施或建筑群配线设备所包括的种类、容量及要求等因素综合考虑确定。楼宇布线与数据中心所需的进线间应分别设置。
·进线间内所有进出建筑物的电缆端接处配线模块应设置适配的信号线路浪涌保护器。室外电缆与光缆的金属构件在进线间应做接地的等电位联接，但无需设置浪涌保护器。
·当各智能化子系统、各网络系统共用同一根建筑群主干光缆中的不同纤芯进入同一栋建筑时，可以在进线间内成端分支转换成多根室内阻燃光缆，并通往不同主机房。
·在进线间缆线入口处的管孔数量应满足建筑物之间、外部接入业务及2～3家电信业务经营者缆线接入的需求，并应留有2～4孔的余量。
（3）设备间
·设备间位置及大小应根据安装设备所包括的种类、容量及要求等因素综合考虑确定，如果建筑物内设置了程控用户电话交换机设备，建议与数据与电话设备间分开设置。电话设备间应尽可能靠近建筑物电缆引入与电信运营商通信设施的安装房屋。
·对于信息机房等需要高带宽的区域，则应该采用6A类或以上等级（7类）的屏蔽布线系统与光纤布线系统，并且实现双介质冗余备份。
3.2.4光纤到区域
随着国家对宽带网的建设要求，光纤到区域已经从智能小区推进到了校园建筑物的出租区域、住宅区域和宿舍区域。在国家标准《综合布线系统工程设计规范》（GB 50311-2016）第四章中详细解说了设计的方法。对于校园建筑而言，在出租型区域可以考虑添加光纤到区域的线路，以便让租户能够跳开校园，直接与当地电信业务经营者签约，并获取流量。
当然，根据GB 50311-2016的规定，在这些区域中同时还需要配有常规的综合布线系统，以不同的方式实现不同的网络需求和网络应用。
3.2.5管理
·管理应对设备间、电信间、进线间和工作区的配线设备、缆线、信息插座等设施，采用专用的标签，按一定的模式进行标识和记录。
· 综合布线系统可采用专用的管理软件智能配线设备进行管理。如使用智能配线系统时，在FD、BD、CD处的配线设备配置时，重点要考虑单配与双配的问题。
·为了方便配线设施在施工、运行和维护中的有效管理，可以采用二维码+APP平台，及时地查找配线地址和故障位置及对布线系统的资产进行生命周期的有效管理。

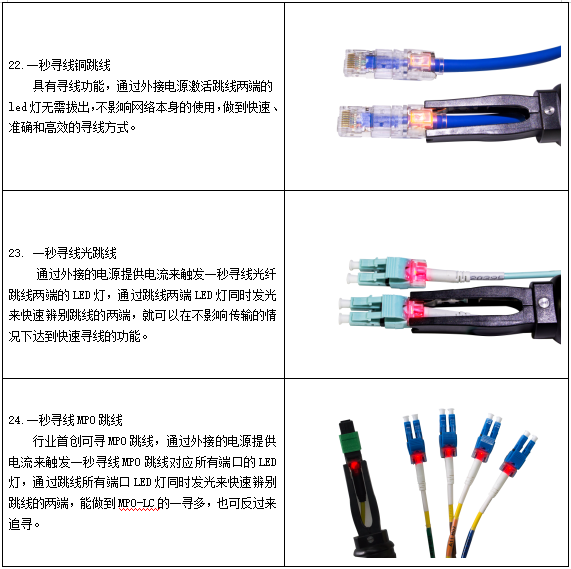

·为了提高线缆及配线设施在施工效率、运行和维护中的工作效率和有效管理，采用可见光寻线技术，可一秒钟找到某一网线、信息模块、铜跳线、光跳线和MPO跳线两端对应的关系。
3.2.6线路冗余与备份
在综合布线系统的设计中，还应该考虑系统路由及缆线的冗余和备份，以防止一条关键线路发生故障时，校园的业务受到重大影响。另外，备份的另一个目的是可以快速修复线路，使系统的平均无故障时间（MTTF）降到最低。
校园网的构建宜采用环形+星型拓扑结构，以免造价过高。对于校园中的重要线路，可以采用多路径冗余、备份等多种方式，确保传输不会因线路而中断。
网络达到关键线路冗余和备份的目标，除了对已知的配线子系统进行冗余和备份外，还需要考虑在干线子系统和建筑群子系统中预留一定的余量，一方面用于故障时启用，另一方面则是作为今后添加新系统时无需另外布线。
当备份用于快速修复时，应在布线系统的安装工程中，在端接处为每一根缆线预留一定的备份长度，使端口故障发生时，能够借助于这些预留的缆线进行修复施工，而不是从远处抽取缆线后再进行端接。这样的备份方式可为：光纤和尾纤在光纤配线架中盘留；水平双绞线在模块后段呈环形、半圆形、下凹形预留；大对数双绞线电缆在110配线架上进行环状预留等等。
3.4 校园综合布线系统的场地环境保护
在《综合布线系统工程设计规范》（GB 50311-2016）中，对于场地的环境保护提出了更高的要求。为此，引入了防火章节及环境MICE等级（M：机械力，I：侵入，C：气候与化学制品，E：电磁）。对于校园而言，场地中的环境保护问题同样存在，例如：
3.4.1防火
校园为人群密集的场所，主要室内线缆选用低烟无卤材料为主，一旦建筑物发生火灾，由烟雾和有毒气体造成的人员伤亡和财产损失的程度将大大减轻。
（1）阻燃：校园属于人流密集的场所，为此每间客房的房门背后都贴有逃生路线图。为了防止火焰顺着线缆蔓延到其他房间、让人们在火场中能够看清逃生路线、使人们在火场中能够呼吸，宜采用国家推荐的阻燃/低烟无卤型双绞线和光缆。它能够具有以下特性：阻燃（火势不会顺着线缆蔓延）、低烟（燃烧时产生的烟雾少，让人们能够看清逃生路线）、无卤素（缆线的材质中不包含带有剧毒的卤素因素，使火场中即使是引燃也不会因线缆而导致人们呼吸中毒）。
（2）耐火：根据国家标准《民用建筑设计导则》，高度超过100米（约24层楼）的建筑属于超高层建筑。由于全球现有的消防云梯均已无法到达100米这一高度，所以在超高层建筑中设有避难层（以当地消防云梯能够到达的高度设最低的避难层，向上每隔12～13层/50米设一个避难层，直至楼顶），万一发生火灾时，人们就近逃进避难层，在避难层中等待进一步的信息或救援。这时，一层的消控中心可以借助于视频监控摄像机和报警探头得知哪一个避难层有人，通过公共广播系统告知人们下一步该做什么，借助于有线对讲系统（并非消防对讲系统）与避难层中的人们对话，在设计这些传输线缆时，从避难层通往一层的消控中心，其中可能会遇到有着火的楼层空间，所以这些缆线只有埋设在混凝土内或采用耐火的缆线两种方式对缆线进行保护。由于传输距离原因，目前耐火的高速信息路由只能采用耐火光缆。根据中国国标，耐火光缆要求能够在750℃的火场中保持信息传输达90分钟；国际标准则规定耐火光缆要求能够在850℃的火场中保持信息传输达180分钟。由于民用建筑的火场温度一般不超过1000℃（源自《民用建筑电气设计规范》JGJ 16-2008），所以耐火光缆已经成为超高层智能建筑避难层智能系统传输缆线配置中的一种解决方案。
（5）阻燃/耐火缆线：当缆线同时具有阻燃、耐火、低烟、无卤素等特性时，这样的缆线被成为“阻燃/耐火缆线”，这是目前能够生产的、性能最理想的防火缆线。
3.4.2散热
当Wifi、室内摄像机（含云台）采用POE供电时，传输用的双绞线会因电流较大而发热加大，致使成束的双绞线线束升温，造成双绞线传输距离下降或引发火灾。解决方案建议如下：
·使用金属桥架和金属电线管，利用金属壳体帮助散热。
·使用屏蔽双绞线，利用屏蔽层的金属体帮助散热并改善对传输距离的影响。根据美国标准中的数据，如果采用非屏蔽双绞线，当温度达到60℃时，传输距离从90米下降到75米；如果采用屏蔽双绞线，当温度达到60℃时，传输距离仅从90米下降到82.5米。这一点对于双绞线长度可能超过75米和82.5米时需特别关注。
·施工时，采用桥架内敷设的双绞线不绑扎的穿线工艺（一步法穿线工艺），使桥架内的双绞线不处于绑扎状态，以增强散热效果。
3.4.3防反光
·校园内的面板有可能在某一时刻因阳光照射而引起反光，导致教学效果下降。为此建议综合布线系统面板应首选雾面面板（也称为“毛面面板“”），利用它表面的小颗粒，使照射的阳光漫反射，而不至感觉刺眼。
3.4.4防水
校园内大量的室外Wifi、摄像机、广播扬声器等设备都可能会遇水，当综合布线系统与之相连时，应考虑采取防水措施。例如：可以采用斜口面板外罩机电市场购买的强电防水罩壳予以解决。
3.4.5防鼠
校园内人员众多，餐食不可能固定位置，所以在校园内大多存在鼠害。为此，综合布线系统的室内传输线路有必要采用全封闭金属桥架和全封闭金属电线管作为防鼠的手段。
3.4.6电磁兼容性
环境中的电磁干扰值超出设备及缆线使用要求时，应采用屏蔽布线系统或光缆布线系统。
3.4.7室外防雷击
室外型传输线缆（如：室外摄像机、通往独立的门卫室的双绞线等等）可能会处于雷击区域内，万一因雷击而在缆线上感应到高电压、强电流，会造成缆线两端的计算机网络设备、服务器或电话设备严重毁损。故此，建议采用无金属构件的室外型光缆连接（供电另行提供），并在摄像机、门卫室等具有防雷保护的区域内转换成电信号，形成电磁孤岛，避免雷击可能带来的伤害。
